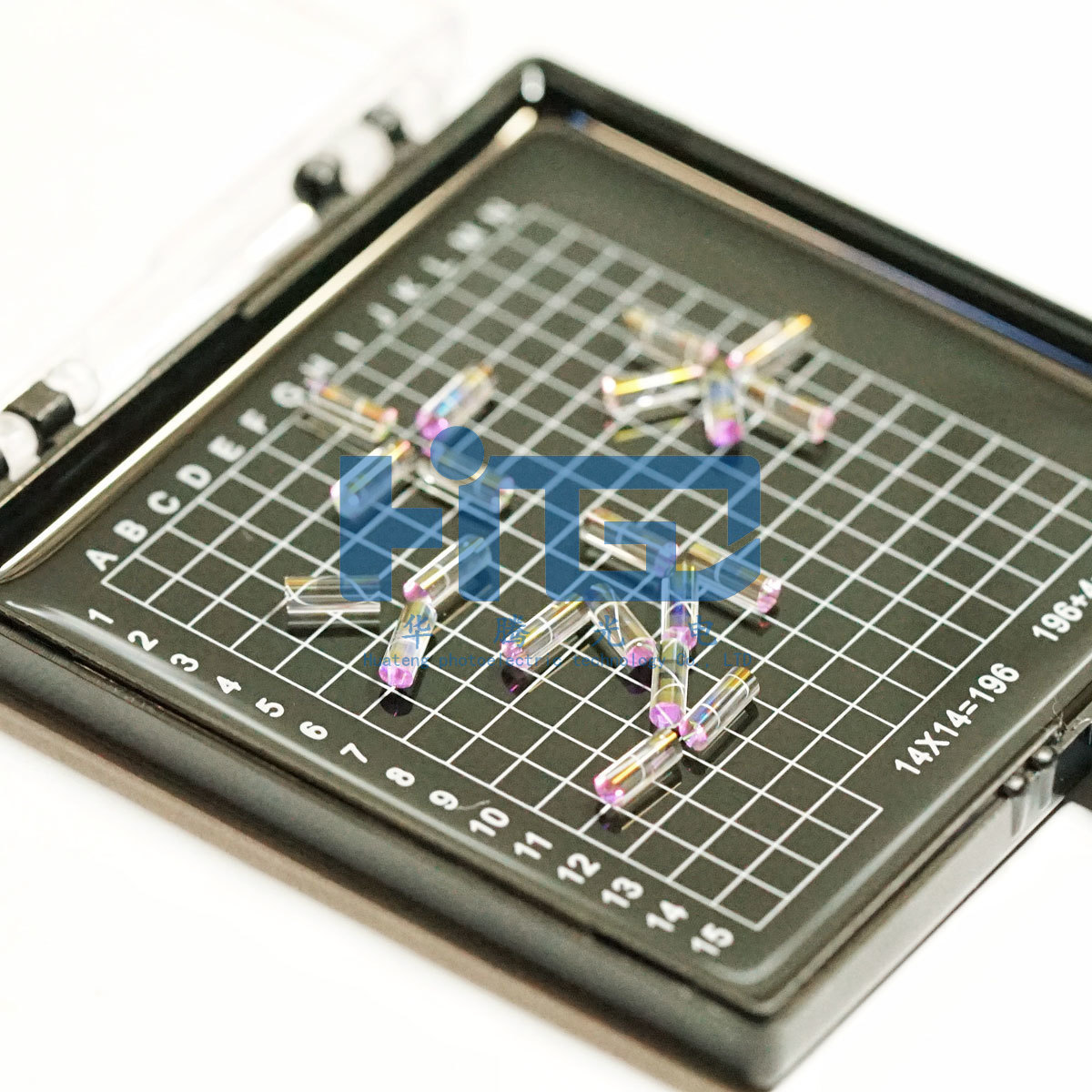

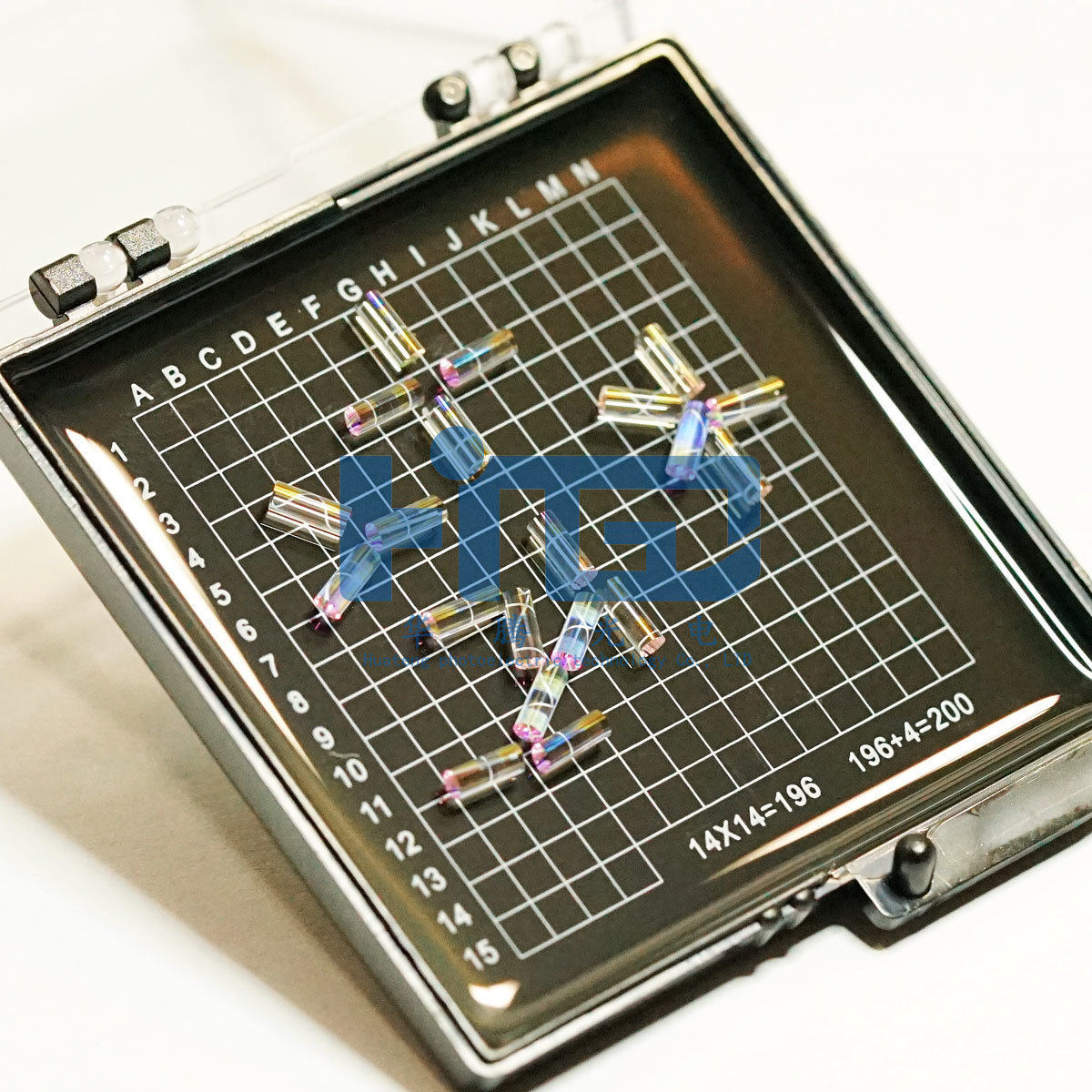

G-lens 透鏡
G透鏡(G-lens)又稱作自聚焦透鏡或者梯度折射率透鏡，具有聚焦和成像功能。自聚焦透鏡是光通訊無源器件中必不可少的基礎元器件，應用于光耦合器、準直器、光隔離器、光開關、激光器等方面。
Features 特性
Low Insertion Loss
High precision
Applications 應用
WDM
Collimators
Optical switches
Attenuators
Fiber-to-Optical-Coupling systems
Capabiltity
Parameters
|
Parameters |
|
Unit |
|
Operating Wavelength Range |
800~900 950~1100 1250~1350 1450~1550 1550~1650 |
nm |
|
Pitch |
0.23,0.248,0.25 or others |
P |
|
Wedge Angle |
8±0.5 or others |
Degree |
|
AR Coating |
R＜0.25%@λ±40nm or 1250-1650 |
NA |
|
Power Handling |
＜600 |
mw |
|
Typical Diameter |
φ1.800+0.005/-0.01 orφ1.0000.005/-0.01 |
mm |
|
Length Tolerance |
±0.02 |
mm |
|
Surface Quality (scratch/dig) |
Better than 20/10 N≤2 |
um |
|
Tap coating |
R=2%、3%、5%、10%@λ±50nmλ=1310 or 1550 |
NA |
關鍵詞：透鏡，光纖準直器，端口器件
所屬分類：
產品描述
G透鏡(G-lens)又稱作自聚焦透鏡或者梯度折射率透鏡，具有聚焦和成像功能。自聚焦透鏡是光通訊無源器件中必不可少的基礎元器件，應用于光耦合器、準直器、光隔離器、光開關、激光器等方面。
Features 特性
Low Insertion Loss
High precision
Applications 應用
WDM
Collimators
Optical switches
Attenuators
Fiber-to-Optical-Coupling systems
Capabiltity
Parameters
|
Parameters |
|
Unit |
|
Operating Wavelength Range |
800~900 950~1100 1250~1350 1450~1550 1550~1650 |
nm |
|
Pitch |
0.23,0.248,0.25 or others |
P |
|
Wedge Angle |
8±0.5 or others |
Degree |
|
AR Coating |
R＜0.25%@λ±40nm or 1250-1650 |
NA |
|
Power Handling |
＜600 |
mw |
|
Typical Diameter |
φ1.800+0.005/-0.01 orφ1.0000.005/-0.01 |
mm |
|
Length Tolerance |
±0.02 |
mm |
|
Surface Quality (scratch/dig) |
Better than 20/10 N≤2 |
um |
|
Tap coating |
R=2%、3%、5%、10%@λ±50nmλ=1310 or 1550 |
NA |
